電線估算口決
近總是有很多朋友問到關于線纜載流量的問題，通過核算的方式我們又覺得很麻煩，所以今天小編英聯為我們總結一下電線的估算口訣。一、電流的情況
1平方毫米的銅線在不同電流下通過的安培數不同，理論上大值是15A，我們正常使用時能夠按9A-13A左右核算。
1平方毫米銅線：
架空線15A，敷在墻上11-12A，在護套線9A左右，穿管5-7A。
這里面也就是說，一平方銅線，穩定載流量6A是沒有問題。所以在電線的載流量這方面，比較簡單產生爭議，很難核算出一個非常具體的載流量，因?yàn)榄h(huán)境不同，所以我們一般是估算值，供參考，讓我們?cè)趯?shí)際項目應用中心中有底。
二、估算口訣
電纜載流量口決，估算口訣：
二點五下乘以九，往上減一順號走。
三十五乘三點五，
雙雙成組減點五
條件有變加折算，
高溫九折銅升。
穿管根數二三四，
八七六折滿載流。
說明：
倍數隨截面的增大而減小。
“二點五下乘以九，往上減一順號走”說的是2.5mm’及以下的各種截面鋁芯絕緣線，其載流量約為截面數的9倍。如2.5mm’導線，載流量為 2.5×9＝22.5(A)。從4mm’及以上導線的載流量和截面數的倍數關系是順著線號往上排，倍數逐次減1，即4×8、6×7、10×6、16×5、 25×4。
“三十五乘三點五，雙雙成組減點五”，說的是35mm”的導線載流量為截面數的3.5倍，即35×3.5＝122.5(A)。
從50mm’及以上的導線，其載流量與截面數之間的倍數關系變?yōu)閮蓚€(gè)兩個線號成一組，倍數順次減0.5。即50mm導線的載流量為截面數的3倍，即50×3=150A；70，95、 120mm”導線載流量是其截面積數的2.5倍，順次類推。
當使用的不是鋁線而是銅芯絕緣線，它的載流量要比同規格鋁線略大一些，可按上述口訣辦法算出比鋁線加大一個線號的載流量。如16mm’銅線的載流量，可按25mm2鋁線核算。
“穿管根數二三四,八七六折滿載流”，就是穿2根時，要按8折核算載流量，3根7折，4根6折。
一般銅線安全電流估算是：
2.5平方毫米銅電源線的安全載流量－－28A左右。
4平方毫米銅電源線的安全載流量－－35A左右 。
10平方毫米銅電源線的安全載流量－－65A左右。
16平方毫米銅電源線的安全載流量－－91A 左右。
25平方毫米銅電源線的安全載流量－－120A左右。
鋁線，相同載流量，線徑要取銅線的1.5倍。
三、舉例

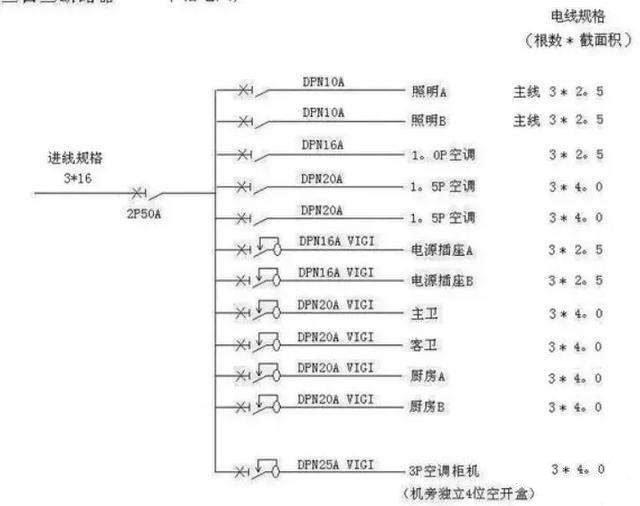

常規應用場合如下：
1、1.5mm2---射燈；2、2.5mm2---插座，如空調(1.0p或1.5P空調）、主照明燈具，電熱水器等；
3、4.0mm2---特別大的電器、入戶線、或者特別的場合，如機柜空調。空調。2.5mm2的電線安全功率至少為3.2KW。
如果掛機空調為1.5p，匹數指的是電器消耗功率，1匹=1馬力=735W，合計功率=1.5*735=1102W。有的朋友提到使用2.5mm2的電線也足夠，但我們還是建議使用4.0mm2的線。
別的一條是廚房，滿足：照明、油煙機、燃?xì)鉄崴鳌⑾竟瘛⒈洹⑽⒉t同時使用。
如果家里衛生間采用電熱水器，也建議衛生間采用自4.0mm2的電路，能夠滿足衛生間：電熱水器、浴霸、取暖器、照明等同時使用。
不知道上面小編為大家整理的口訣，相信大家掌握之后一定會對工作有幫助的。
